H بلبرینگ چیست و چرا اهمیت دارد؟

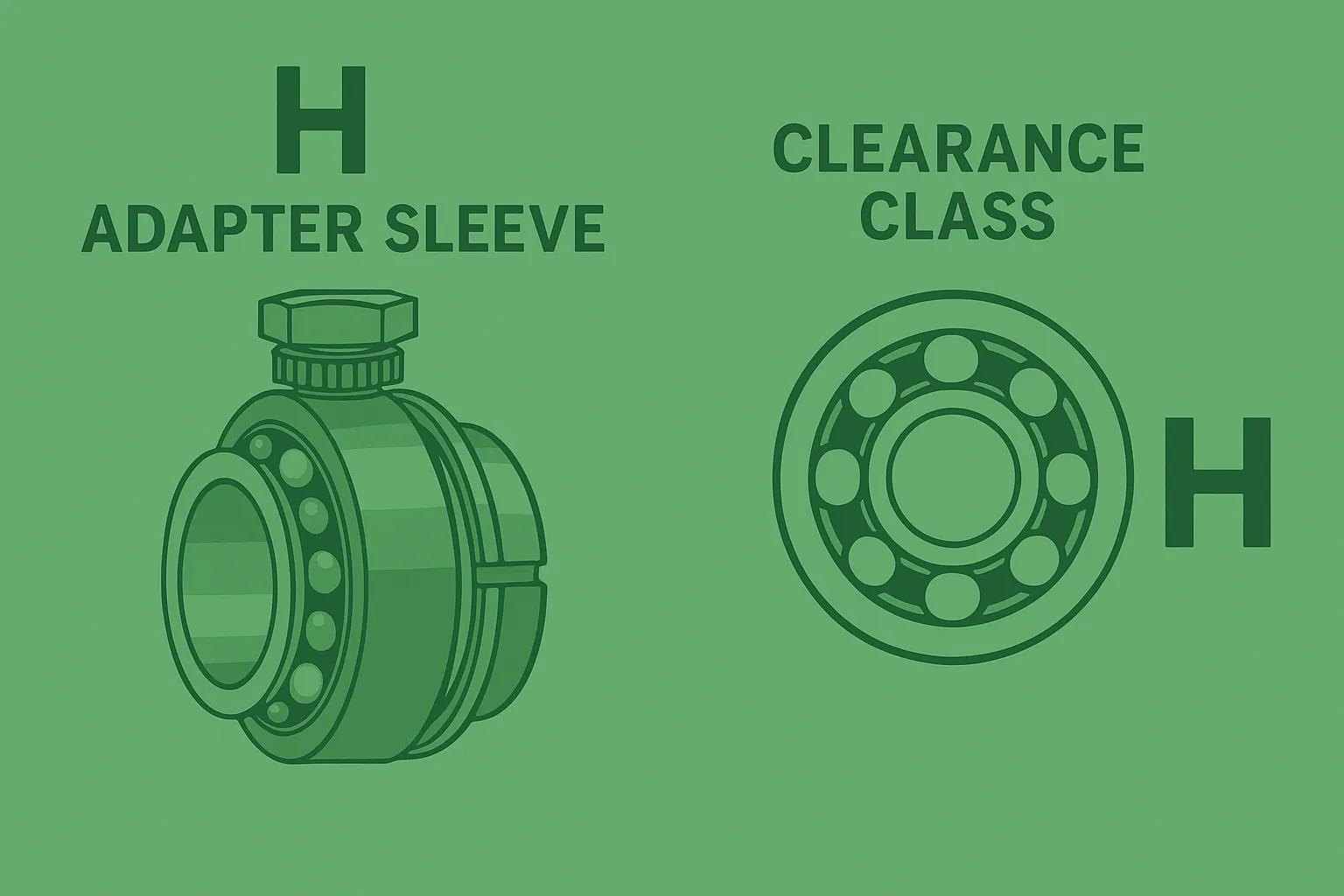

در دنیای مهندسی مکانیک و صنایع سنگین، انتخاب صحیح بلبرینگ‌ها تنها به انتخاب نوع ساچمه یا رولر محدود نمی‌شود. یکی از اصطلاحات کلیدی که در کاتالوگ‌ها و مشخصات فنی بلبرینگ‌ها زیاد دیده می‌شود، H بلبرینگ است. حرف H در بلبرینگ می‌تواند دو معنی متفاوت داشته باشد:

1. H به‌عنوان بوش و مهره چاکنت برای نصب بلبرینگ روی شفت.

2. H به‌عنوان پسوند در شماره فنی که به محدوده تلرانس یا فاصله داخلی شعاعی (Clearance) اشاره می‌کند.

در این مقاله هر دو جنبه را بررسی می‌کنیم تا هنگام خرید یا طراحی، تصمیم‌گیری ساده‌تر شود.

---

H بلبرینگ به‌عنوان بوش و مهره چاکنت

تعریف و ساختار بوش H

بوش یا آداپتور H ابزاری است که برای نصب رولبرینگ‌های مخروطی یا کروی روی شفت‌های استوانه‌ای استفاده می‌شود. این بوش شامل سه جزء اصلی است:

• بوش فولادی با سطح مخروطی داخلی.

• مهره قفلی (Lock Nut) برای محکم کردن بلبرینگ روی بوش.

• واشر خورشیدی (Lock Washer) برای جلوگیری از باز شدن مهره در اثر لرزش.

نحوه کارکرد

وقتی بلبرینگ روی بوش H قرار می‌گیرد و مهره محکم می‌شود، بلبرینگ به‌طور فشاری روی شفت می‌نشیند. این روش باعث نصب سریع‌تر، مطمئن‌تر و بدون نیاز به تغییر ابعاد شفت می‌شود.

مزایای استفاده از بوش H

• نصب و جداسازی آسان: به‌جای ماشین‌کاری دقیق شفت، می‌توان از بوش استاندارد استفاده کرد.

• کاهش هزینه‌ها: شفت ساده‌تر و اقتصادی‌تر ساخته می‌شود.

• افزایش ایمنی: قفل مکانیکی واشر، مانع از باز شدن مهره می‌شود.

• کاربرد صنعتی وسیع: در صنایع فولاد، معدن، سیمان و ماشین‌آلات سنگین.

نمونه استاندارد

کدهایی مثل H3140 یا H3156 نشان‌دهنده بوش‌های مختلف با ابعاد مشخص هستند. هر عدد متناسب با قطر داخلی و اندازه بلبرینگ مورد استفاده طراحی شده است.

---

H بلبرینگ به‌عنوان پسوند در شماره فنی

مفهوم Clearance یا فاصله داخلی

بلبرینگ‌ها همیشه دارای یک مقدار فاصله داخلی (Clearance) بین ساچمه‌ها و رینگ‌ها هستند. این فاصله باعث می‌شود بلبرینگ در شرایط مختلف (بار، دما، سرعت) عملکرد بهینه داشته باشد. استانداردها این فاصله را با کدهایی مثل C2، C3، C4 مشخص می‌کنند.

نقش H در تلرانس

وقتی پسوند H به کلاس فاصله اضافه می‌شود (مثلاً C3H)، یعنی این بلبرینگ در نیمه بالایی محدوده تلرانس واقعی قرار دارد. به زبان ساده:

• C3 → فاصله داخلی کمی بزرگ‌تر از نرمال.

• C3H → فاصله داخلی همان C3 اما نزدیک به حداکثر مقدار مجاز.

اهمیت H در کاربردها

• در سرعت‌های بالا: Clearance بیشتر لازم است تا افزایش دما باعث قفل نشدن بلبرینگ شود.

• در بارهای سنگین: فاصله داخلی بیشتر مانع افزایش اصطکاک و داغی بیش از حد می‌شود.

• در ماشین‌آلات دقیق: انتخاب H یا بدون H بستگی به شرایط کاری دارد.

ارتباط با ابعاد سری

گاهی حرف H در ابتدای شماره فنی نیز دیده می‌شود که نشان‌دهنده سری ابعادی بلبرینگ (ارتفاع یا پهنا) است. این موضوع در انتخاب بلبرینگ‌های خاص صنعتی اهمیت دارد.

---

مقایسه دو مفهوم H بلبرینگ

---

راهنمای انتخاب H بلبرینگ مناسب

1. اگر تمرکز روی نصب و نگهداری ساده است → به سراغ بوش H بروید.

2. اگر شرایط کاری خاص (حرارت، سرعت بالا) مطرح است → بلبرینگ با پسوند H را انتخاب کنید.

3. در پروژه‌های سنگین معدنی یا فولادی → ترکیب هر دو اهمیت دارد: نصب با بوش H و انتخاب Clearance مناسب.

4. در ماشین‌آلات دقیق → بهتر است از کارشناسان برای تعیین نوع تلرانس کمک بگیرید.

---

روندهای جدید در استفاده از H بلبرینگ

• مانیتورینگ هوشمند: امروزه با سنسورهای ارتعاشی می‌توان عملکرد بلبرینگ‌های نصب‌شده با بوش H را کنترل کرد.

• محاسبات دیجیتال Clearance: نرم‌افزارهای مدرن طراحی به مهندسان کمک می‌کنند دقیقاً مقدار تلرانس مناسب (C3، C3H، …) را انتخاب کنند.

• کاهش هزینه نگهداری: استفاده از بوش H باعث می‌شود در صورت خرابی بلبرینگ، نیازی به تعویض شفت نباشد.

---

جمع‌بندی

H بلبرینگ یکی از پرکاربردترین اصطلاحات در صنعت است که دو معنی متفاوت اما حیاتی دارد:

• بوش و مهره چاکنت برای نصب آسان و ایمن بلبرینگ.

• پسوندی در شماره فنی برای تعیین محدوده تلرانس و فاصله داخلی.

شناخت درست این مفاهیم، نه تنها از خطا در خرید جلوگیری می‌کند، بلکه بهره‌وری، عمر و ایمنی سیستم‌های صنعتی را افزایش می‌دهد.
