چهارشاخ (U-Joint): ساخت، کاربرد، مواد و برند MBR

چهارشاخ (۰۳-U-Joint): ساخت، کاربرد، مواد و برند MBR

۱. مقدمه

چهارشاخ یا Universal Joint، یک قطعه حیاتی در سیستم انتقال نیروست که امکان تغییر زاویه بین دو محور دوار (مانند گیربکس و گاردان یا ستون فرمان) را فراهم می‌کند. این قطعه کاربرد وسیع صنعتی و خودرویی دارد و کیفیت ساخت، آلیاژ مورداستفاده و استاندارد تولید، در عملکرد و عمر آن تعیین‌کننده‌اند. در این مقاله با عمق بیشتری این موارد رو بررسی می‌کنیم و به‌ویژه مشخص می‌کنیم چرا چهارشاخ برند MBR تحت لیسانس آلمان یکی از بهترین گزینه‌هاست.

---

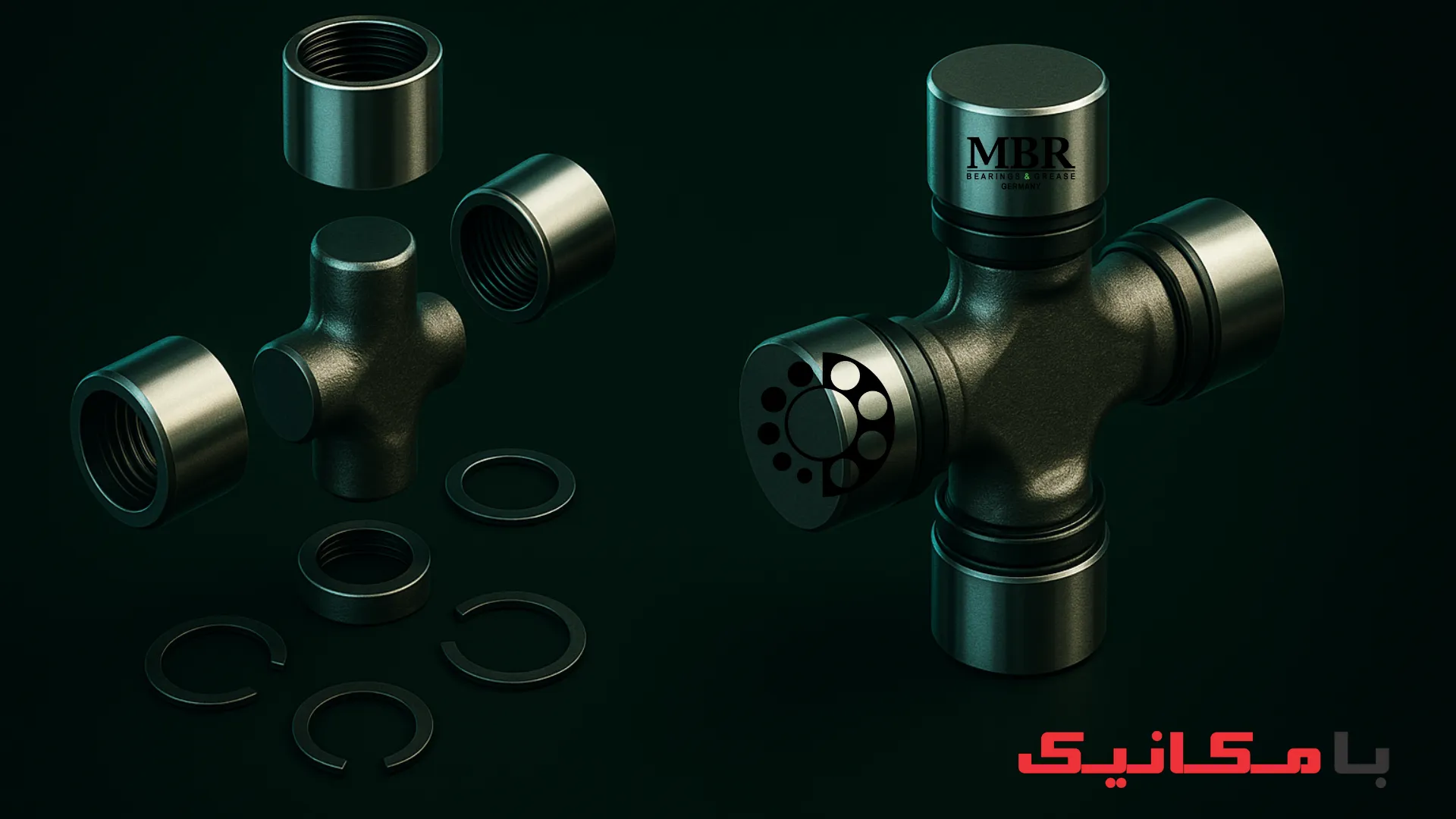

۲. ساختار و اجزای داخلی چهارشاخ

یک U-joint معمولی از اجزای زیر تشکیل شده:

• پین / سنتر کراس (cross pin or trunnion)

• گاوک‌ها (yokes)

• بلبرینگ‌ها یا سوزن‌های بازویی (needle bearings)

• حلقه‌ها یا خارهای نگهدارنده (snap rings)

این اجزا به‌صورت دقیق تراشیده و در بیشتر موارد هیت‌ترد (heat-treated) می‌شوند تا تحمل فشارهای مکانیکی بالا را داشته باشند و در برابر سایش و خورده شدن مقاومت کنند .

---

۳. کیفیت ساخت و آلیاژ مورد استفاده

• اغلب U-jointها از فولاد آلیاژی پرمقاومت مانند AISI 8620 یا AISI 1144 ساخته می‌شوند. این آلیاژها بعد از h eat‑treatment سخت شده و دوام مکانیکی و مقاومت به خستگی را افزایش می‌دهند .

• در برخی کاربردها، از فولاد ضدزنگ (مانند 303 یا 416) نیز استفاده می‌شود که مقاومت خوردگی بالاتری دارد .

• برخی قطعات صنعتی از فولاد HSLA (High‑Strength Low‑Alloy) استفاده می‌کنند. این مواد با ترکیبات ویژه (نمونه: Ni, V, Ti) استحکام خیلی بالاتر و وزن پایین‌تری نسبت به فولادهای معمولی دارند .

---

۴. موارد مصرف در صنعت و خودرو

چهارشاخ‌ها در زمینه‌های مختلف کاربرد دارند:

• خودروها: انتقال نیرو در سیستم درایو (گیربکس به دنده عقب یا دیفرانسیل، ستون فرمان)

• در تجهیزات صنعتی مانند نقاله‌ها، پمپ‌ها، صنایع نفت و گاز، ماشین‌آلات سنگین: جایی که محورها ممکن است در زوایای متفاوت تنظیم شوند.

• در موارد دما و زاویه تغییر زیاد که نیاز به تحمل فشار است، انواع خاصی مثل needle‑bearing joints استفاده می‌شوند که اصطکاک را کاهش داده و در گردش با RPM بالا مقاومت دارند .

---

۵. استانداردهای بین‌المللی ساخت و کنترل کیفیت

• بسیاری از تولیدکنندگان معتبر، دارای گواهی‌هایی مانند ISO 9001 یا AS9100 هستند که تضمین کننده فرآیند کنترل کیفیت و تکرارپذیر بودن شرایط ساخت‌اند .

• رعایت استانداردهای فلزی مانند UNS (Unified Numbering System) در مشخص‌کردن ترکیب دقیق آلیاژها نیز اهمیت دارد .

• برای کاربردهایی با فشار بالا یا محیط خاص، ممکن است استانداردهای صنعتی مثل JIS یا EN نیز اعمال شوند .

---

۶. آلیاژهای ویژه و فناوری‌های پیشرفته

• در برخی کاربردهای خاص، استفاده از آلیاژهای تخصصی مانند سوپرالیاژها (Inconel) یا حتی تیتانیوم جایی است که به نسبت مقاومت به وزن فوق‌العاده نیاز است .

• پوشش‌ها و مواد خود‑لغزنده یا گریس‌خور نیز در برخی طراحی‌ها استفاده می‌شود تا نیاز به سرویس‌کاری کاهش یابد .

• طراحی با tight tolerances و قطعات ground machined نیز عمر محصول را افزایش می‌دهد .

---

۷. مزیت برند MBR تحت لیسانس آلمان

برند MBR با استفاده از لیسانس آلمان:

• از آلیاژهای فولادی مستحکم و به‌روز استفاده می‌کند.

• کلیه قطعات دقیقاً با ماشین‌کاری دقیق، عملیات حرارتی کنترل‌شده و انتقال حرارتی مناسب تولید می‌شوند.

• دارای گواهی کیفیت و کنترل‌فرآیند حرفه‌ای طبق استانداردهای اروپایی است.

• مجموع ویژگی‌ها: کیفیت ساخت بالا، دوام و دقت، کنترل مواد اولیه و انطباق با استانداردهای بین‌المللی.

---

۸. روتین بین‌المللی و توصیه‌های فنی

برای انتخاب و استفاده بهینه از چهارشاخ‌ها توصیه می‌شود:

1. بررسی مشخصات فنی: جنس آلیاژ، تحمل گشتاور، زاویه کاری، RPM مجاز.

2. تضمین کیفیت: گواهی ISO/AS را بررسی کنید.

3. روتین نگهداری: گریس‌کاری دوره‌ای، بررسی نشتی یا سایش بلبرینگ‌ها.

4. محیط کاربرد: در محیط‌های خوردنده یا دما بالا، از مدل‌های ضدزنگ یا پوشش‌دار استفاده شود.

5. انتخاب برند قابل اعتماد: مانند MBR، که استانداردهای دشوار فنی و کنترل کیفیت را رعایت می‌کند.

---

۹. جمع‌بندی نهایی

چند نکته کلیدی:

• چهارشاخ قطعه حساسی است که کیفیت آلیاژ، دقت ساخت و استانداردها به‌شدت بر عملکرد و عمر آن تأثیر دارند.

• آلیاژهای مانند AISI 8620، 1144، فولاد HSLA و سایر ترکیبات تخصصی، تضمین‌گر دوام و مقاومت در شرایط سخت هستند.

• استانداردهای ISO و کنترل‌های دقیق ساخت ضروری‌اند.

• برند MBR، با لیسانس آلمان، ترکیبی از تکنیک ساخت حرفه‌ای، کنترل مواد اولیه و انطباق با استانداردهای بین‌المللی را ارائه می‌دهد—گزینه‌ای ایدئال برای کاربردهای صنعتی و خودرو.
